Série PSW-FS / FSK

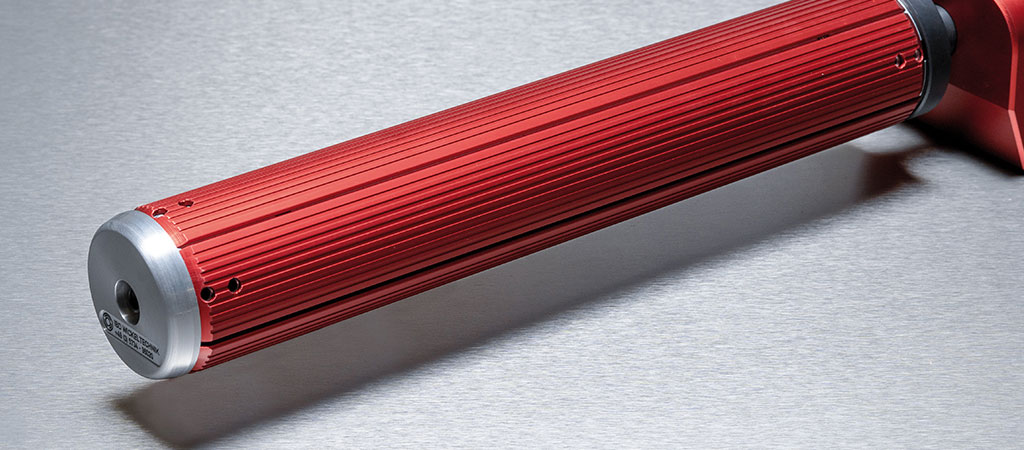

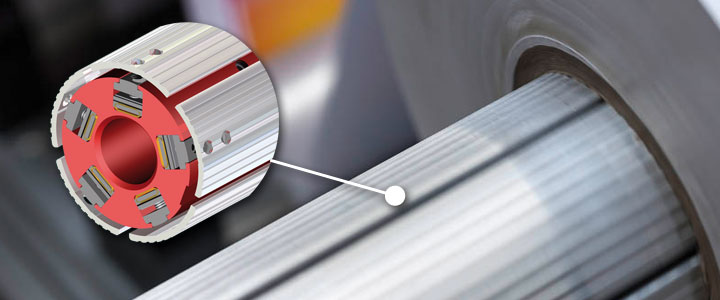

Série PSW-FS

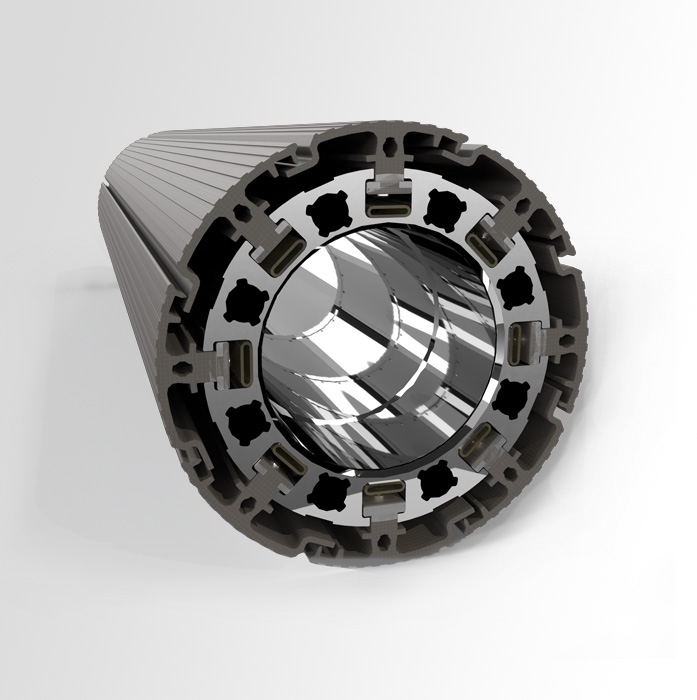

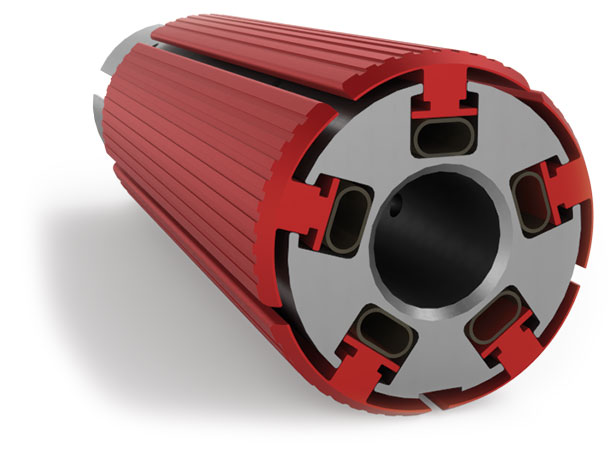

Pneumatické hřídele se šálovým systémem s technologií plochých duší

Výhody a aplikace

  • maximální plocha upnutí šetřící dutinky
  • upnutí velmi tenkých dutinek
  • možnost bezdutinkového navíjení/odvíjení
  • cenově příznivý hliníkový profil se systémem plochých duší
  • šály bez šroubového spojení

Průměr

  • 76,2 / ostatní Ø na dotaz

Plnící ventil

  • axiální / radiální
  • autoventil / miskový ventil / rotační přívod vzduchu

Ložiskové čepy

  • na přání zákazníka
  • z ocele

Materiál hřídele

  • hliník nebo ocel

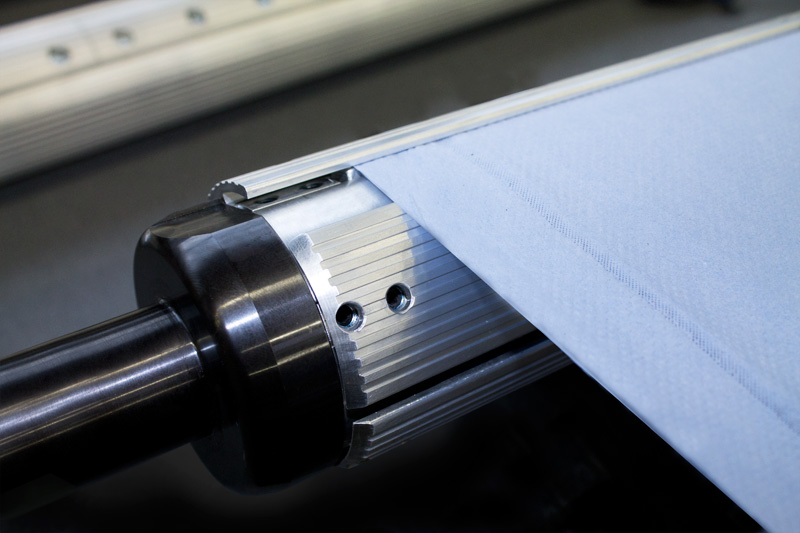

Série PSW-FSK

Bezdutinkové navíjení je nyní ještě čistší a snadnější při manipulaci s novými hliníkovými upínacími hřídelemi. Hřídel má upínací šály a také pneumatické upnutí začátku materiálu. Při přívodu tlakového vzduchu se hřídel expanduje o 7 mm. To zafixuje materiál již při první otáčce. Vzduch se přivádí plnícím ventilem umístěným na obvodu, nebo na čele upínací hřídele, případně pomocí rotačního přívodu vzduchu.

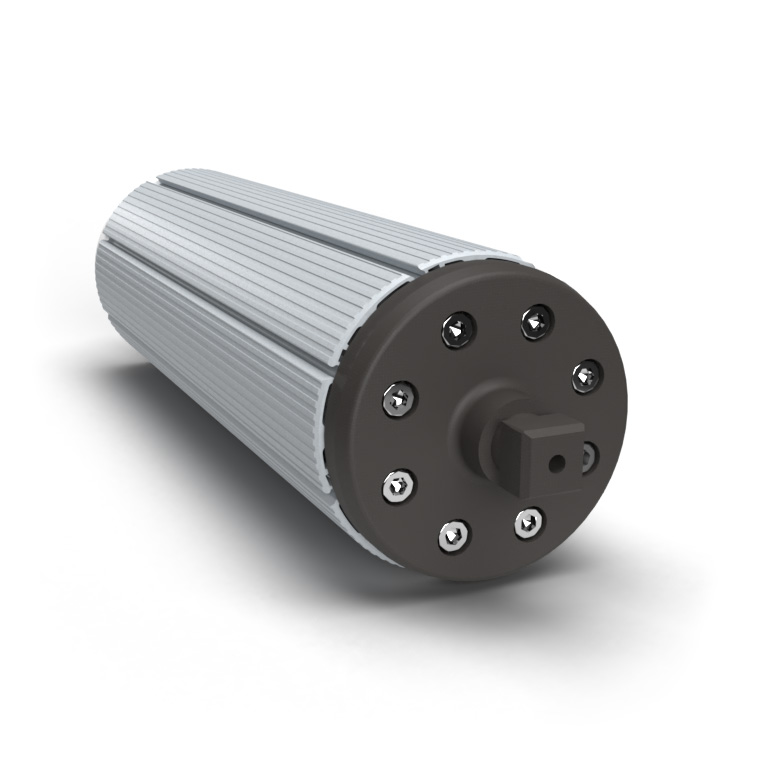

Další výhodou je lehká konstrukce profilů se systémem s plochou duší, což usnadní manipulaci a čas při výměně rolí. Hřídel je v současné době k dispozici v průměru 3" (76,2mm). Další průměry jsou ve vývoji. Hřídel je možno dodat také s přírubou pro aplikace s letmým uložením nebo se dvěma čepy pro příklopná ložiska. Ložiska, délka hřídele (do 3 m) nebo příruba se vyrábí na přání zákazníka a mohou být přizpůsobeny našimi inženýry dle vašich potřeb.


Výhody ve zkratce

  • jednoduchá manipulace pro bezdutinkové navíjení
  • snadné a rychlé upnutí počátku materiálů
  • lehká hliníková konstrukce profilů pro snadnou manipulaci při výměně role
  • čepy nebo příruba dle přání zákazníka
