Série PSW-F

Systém s plochými dušemi

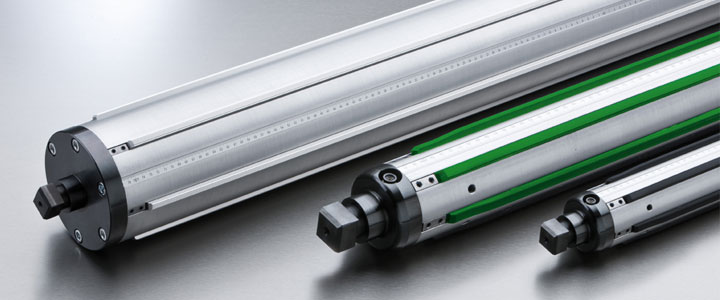

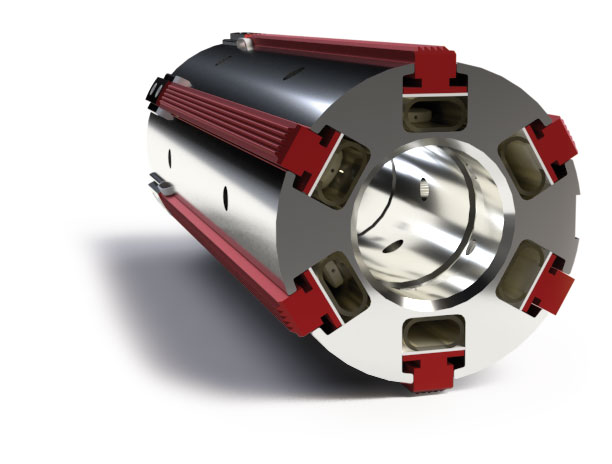

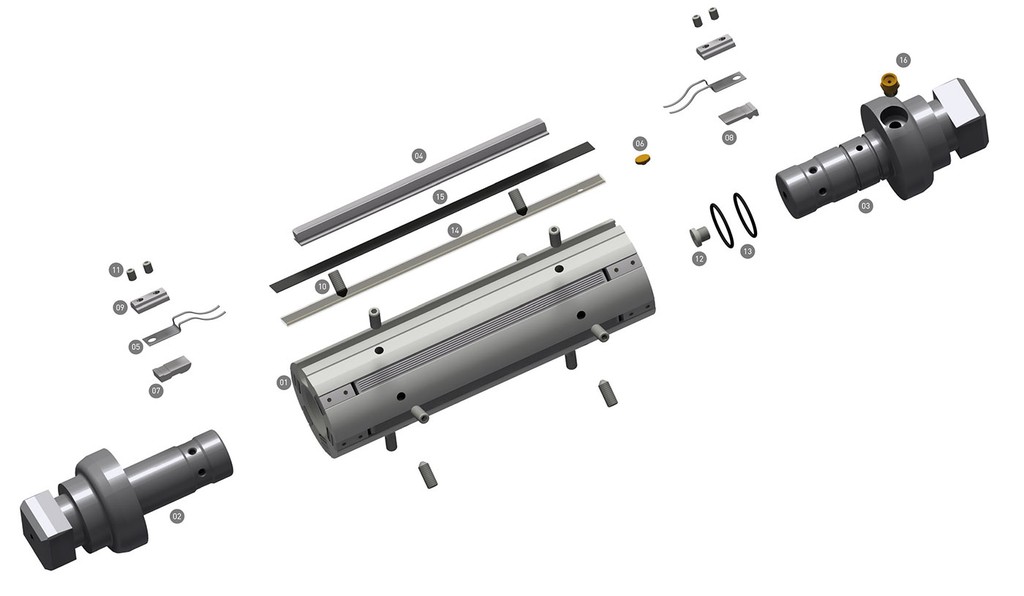

Expanzní upínací hřídele série PSW-F se systémem s plochými dušemi a upínacími lištami umožňují upínat jak široké, tak i velmi úzké role. Nosné trubky se vyrábějí podle nasazení z profilovaného hliníku, z hliníkové trubky nebo pro extrémní namáhání z oceli.

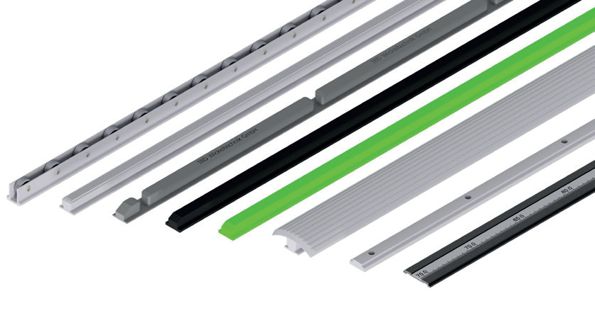

V závislosti na aplikaci jsou dodávány s upínacími podélně drážkovanými hliníkovými lištami, z tvrdogumy, z tvrdogumy s ocelovým jádrem nebo z PE1000 (polyetylen s ultravysokou molekulární hmotností a velmi vysokou otěruvzdorností).

Plnící ventily různých tvarů (miskové/auto) a Ø mohou být umístěny radiálně i axiálně, na jedné i obou koncích hřídele.

Čepy se vyrábějí z oceli a tvar dle přání zákazníka (kulaté, čtyřhrany, trojhrany ...), standardně opracované, broušené, tvrzené ...

Hřídele je možné doplnit o dorazové kroužky, upínací adaptéry pro upnutí větších Ø dutinek, měřítko na nosné trubce, na přání je lze chemicky poniklovat, opatřit práškovou barvou apod.





Pro průměr:

  • 25 mm - 200 mm

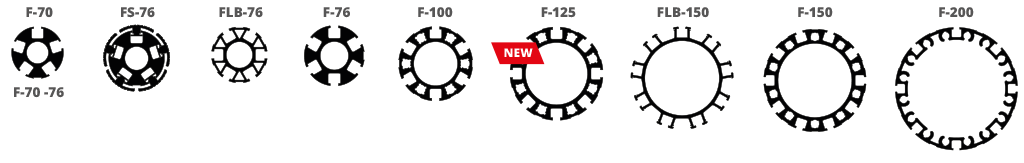

  • standardní profily
Průměr Zatížení ca.
70 / 76 mm 800 kg
150 mm 2 000 kg
200 mm 4 000 kg

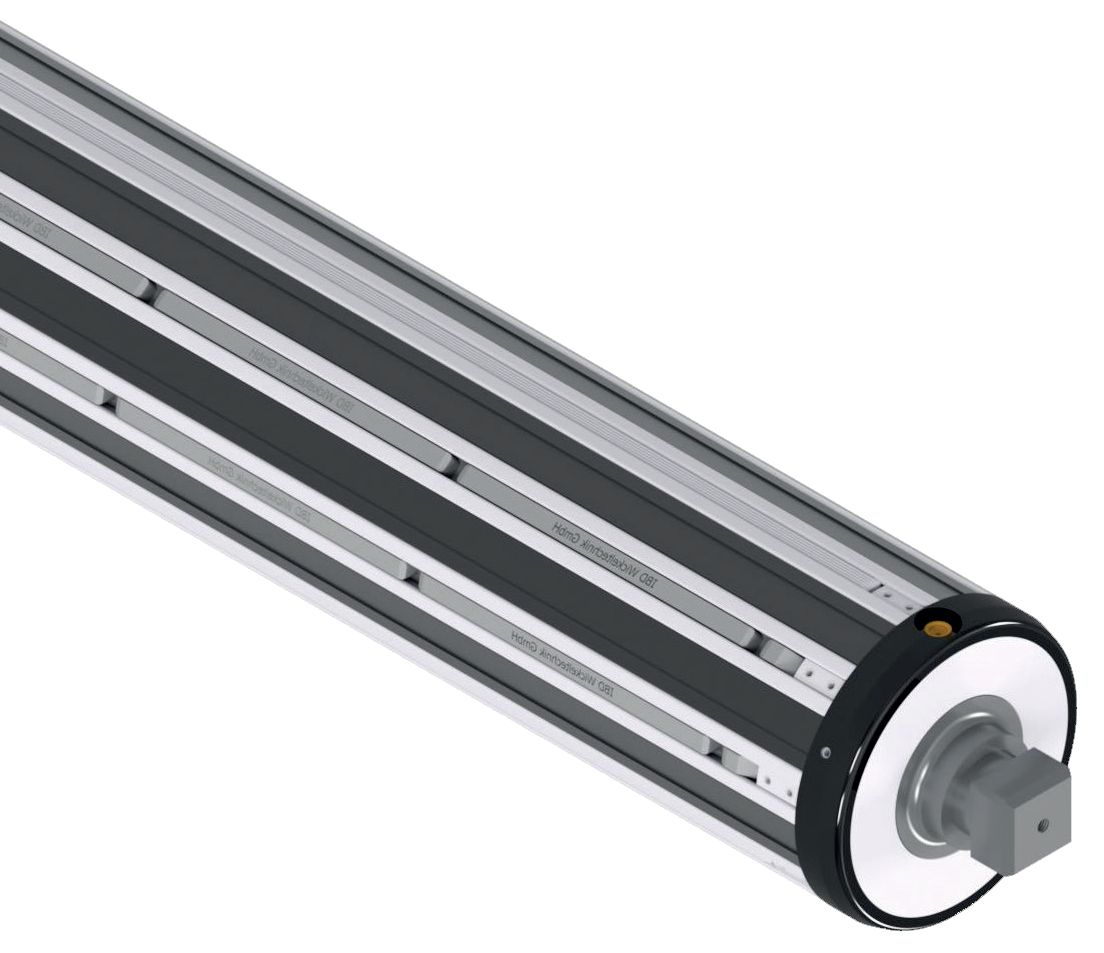

Odlehčený profil F150

Díky novému profilu jsme redukovali váhu hřídele na ca 2,0 kg/m (v porovnání se standardním F150-10 8,5 kg/m a F150-06 6,0 kg/m)

Lišta s kuličkovými ložisky

Kolejnice s kuličkovými ložisky k podpoře zavádění/sundávání rolí z expanzní upínací hřídele. Umožnuje tedy snadnou manipulaci i těžkých rolí.

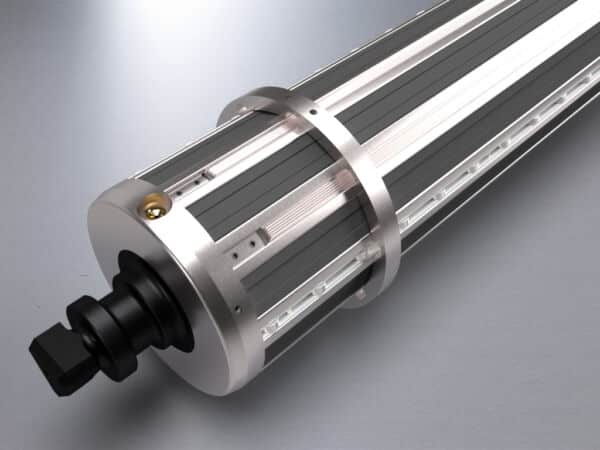

Dorazový kroužek

pro snadnější umístění role

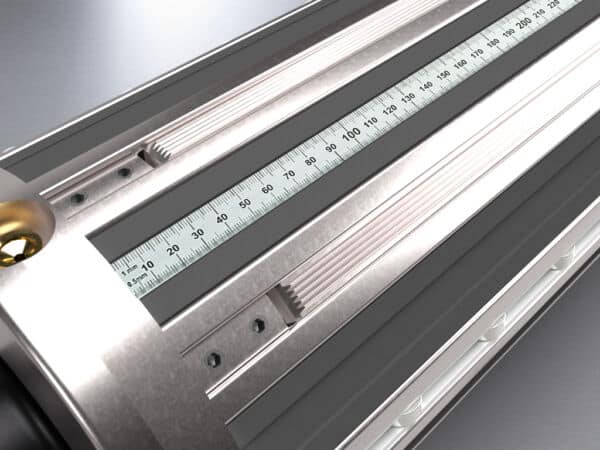

Měřítko na těle hřídele

pro zjednodušení práce obsluhy stroje
