Upínací adaptéry

Série PRA

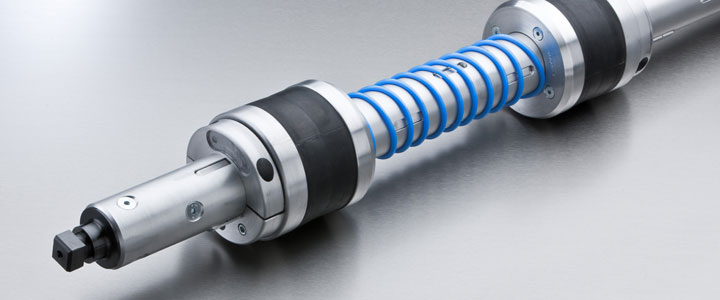

Pneumatický adaptér k upnutí a vycentrování stabilních rolí a nábalů. Nasouvá se na hřídel, na kterou se upevní objímkou v odpovídající poloze. Pomocí spirálové hadice lze propojit více adaptérů a lze je tedy plnit současně stlačeným vzduchem axiálně umístěným plnícím ventilem.

  • pro standardní Ø dutinek 76 - 300 mm
  • max. váha rolí 175 - 1000 Kg
  • kroutící moment 12 Nm - 2000 Nm (u papírové dutinky)







vnitřní Ø dutinky vnější ØD vnitřní Ød délka L
76 mm 74 mm 40 mm 147 mm
100 mm 98 mm 50 mm 147 mm
120 mm 118 mm 75 mm 157 mm
125 mm 123 mm 75 mm 157 mm
150 mm 148 mm 80 mm 165 mm
200 mm 198 mm 100 mm 185 mm
250 mm 248 mm 100 mm 185 mm
300 mm 298 mm 150 mm 195 mm

Série PRA-F

Jedná se v podstatě o upravenou upínací hřídel typu PSW-F a možností nasunutí na hřídel.
