Otočné rámy

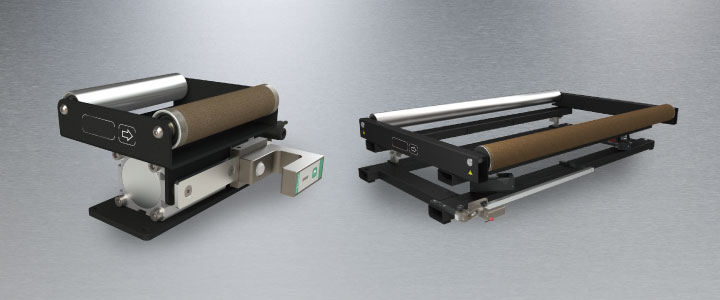

Otočné rámy série WG

Stranové vyrovnávání s otočným rámem bylo speciálně navrženo pro korekci běhu materiálu s minimálními nároky na prostor.

Obecně lze říci, že stranová regulace série WG pracuje se dvěma paralelními válci a měla by být namontována co nejblíže k místu, kde je zapotřebí precizního vyrovnání pásu materiálu. Je důležité, aby otočný rám byl uprostřed stejně jako paralelně s ostatním zařízením ve stroji. Snímač je upevněn přímo za výstup materiálu. Vstupní oblast (E) a výstupní oblast (U) musí být  větší než polovina pracovního šířky. Pro vedení materiálu v závislosti na podmínkách je možné použít 16 různých poloh.

Otočný rám série WG je poháněn lineárním pohonem s krokovým motorem. Vodící válce jsou standardně vyráběny z hliníku a mohou být opatřeny gumovým nebo korkovým potahem, případně eloxované. Vzhledem k tomu, že je čidlo připevněno v těsné blízkosti k vodícímu válci, doporučujeme použít držák snímače tak, aby senzor byl připojen přímo k otočnému rámu.

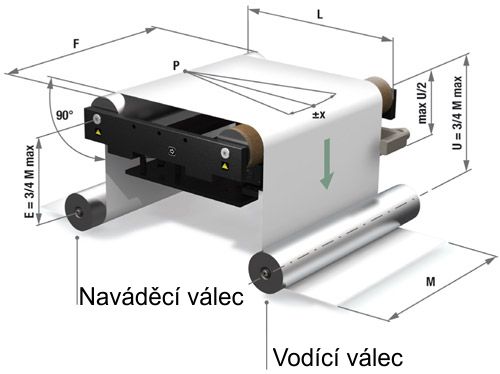

M šíře materiálu
L vyrovnávací oblast
E vstupní oblast
U výstupní oblast
X úhel navádění
P otočný bod
F délka válců

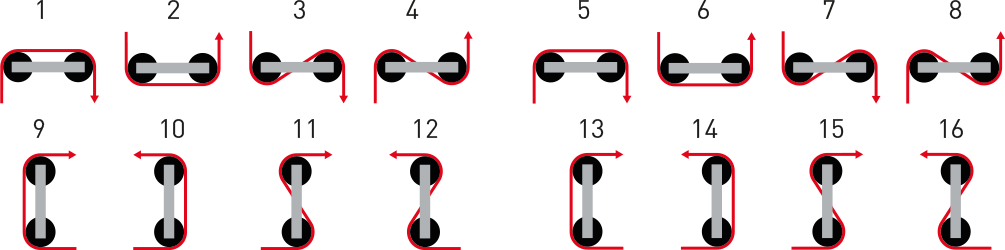

Možnosti vedení materiálu:
