SKUBA - All In One

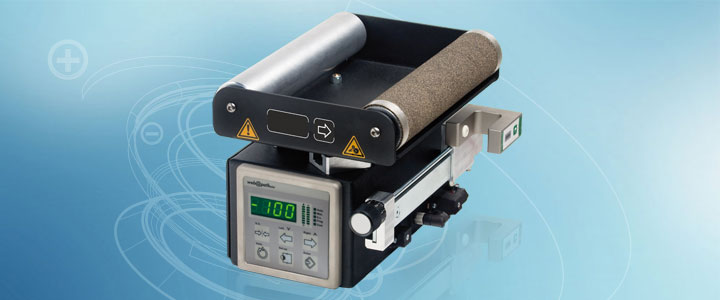

Stranové vyrovnávání SKUBA
SKUBA je dalším vývojovým stupněm stranové regulace WG.251. Jedná se přitom o speciální provedení, v jehož rámu jsou integrovány pohon i řídící jednotka. Je chráněna vysokým stupeň krytí IP proti prachu i proti stříkající vodě.
Funkce stranového vyrovnávání
Vestavěný senzor snímá okraj převíjeného materiálu z role. Je-li detekována odchylka od předem stanovené polohy, je vyslán elektrický signál do řídící jednotky. Regulátor pak analyzuje odchylku a pošle korekční signál na mechanickou část systému, která na jeho základě reguluje polohu materiálu.
| Popis | Hodnota |
| posuv motoru (mm) | ± 10 |
| min. - max. rychlost (mm/s) | 4,5-70 |
| naváděcí | 200 |
| posuv rámu WG (mm) | ± 20 |
| min. - max. rychlost rámu (mm/s) | 9-140 |
| délka válců | 200-350 |
| max. síla (N) | 300 |
| napájení / odběr proudu (Volt / A) | 24V / 4A |
| M | šíře materiálu |
| L | vyrovnávací oblast |
| E | vstupní oblast |
| U | výstupní oblast |
| X | úhel navádění |
| P | otočný bod |
| F | délka válců |
