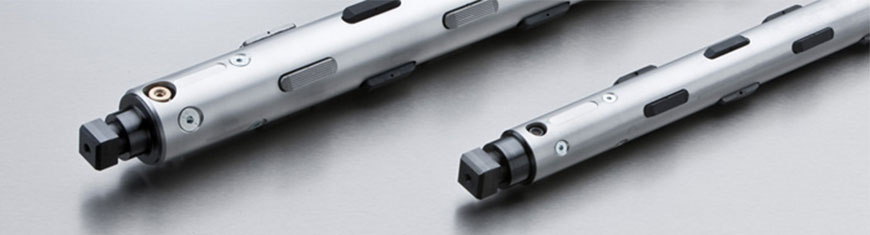

Série PSW-Z

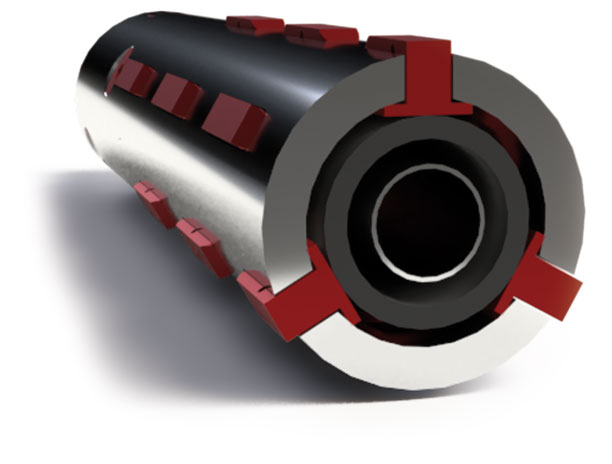

Systém s centrální duší
Expanzní upínací hřídel série PSW-Z se systémem s centrální duší a upínacími segmenty je dodávána v následujících provedeních:
- pro Ø: 50 / 70 / 70-76,2 / 76,2 / 100 / 120/ 150-152,4 / 200 mm (ostatní Ø na dotaz) (3", 4", 6", 8")
- axiální nebo radiální umístění ventilu.

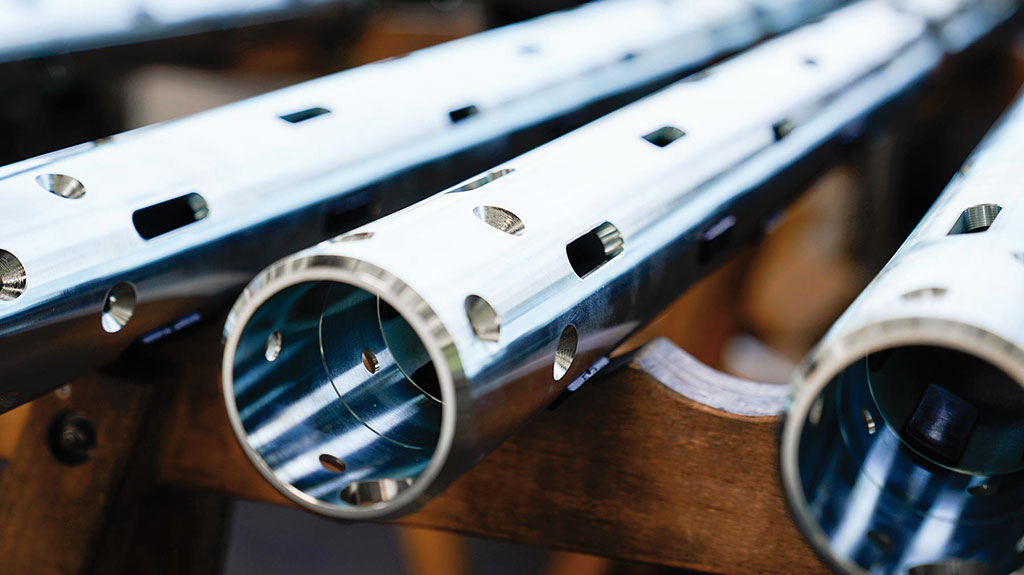

Nosná trubka
- ocelová - stabilní a spolehlivá
- hliníková - lehká a cenově příznivá
- karbonová - velmi nízká hmotnost, vysoké otáčky
Opce
- zesílená nosná trubka
- mechanické násuvné adaptéry pro různé Ø dutinek
- dorazové kroužky
- měřítko na těle hřídele
- různé typy upínacích segmentů (hliník, guma, guma s navulkanizovanou ocelovou destičkou...)

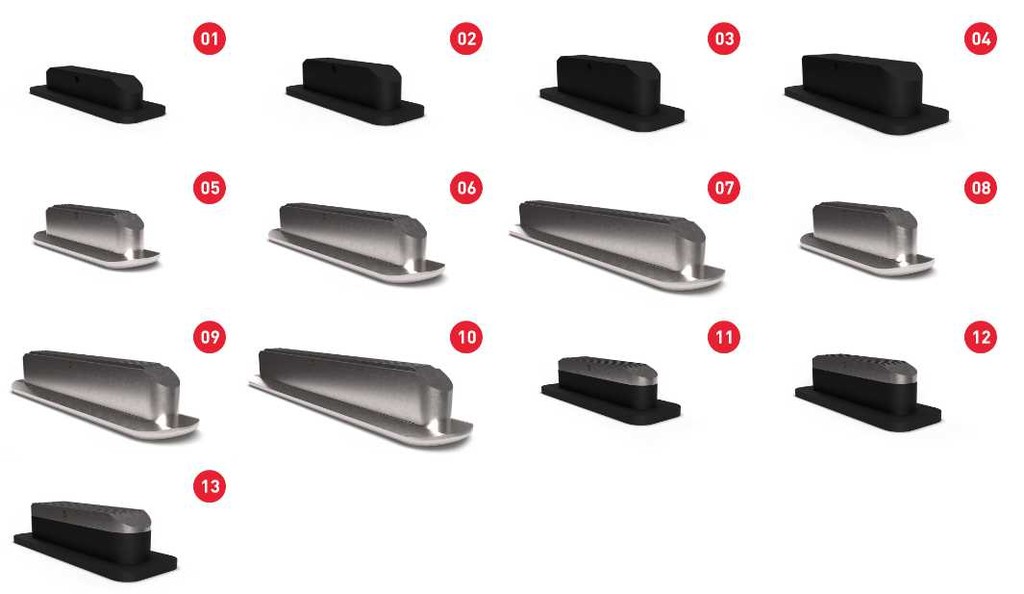

Upínací segmenty

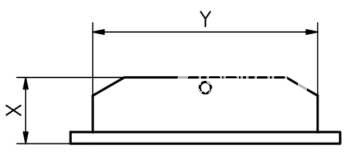

| Pos. | Označení | Rozměr X | Rozměr Y | Materiál |
| 1 | E-BDS-11-50-G | 11 | 50 | tvrdoguma |
| 2 | E-BDS-15-50-G | 15 | 50 | tvrdoguma |
| 3 | E-BDS-16-50-G | 16 | 50 | tvrdoguma |
| 4 | E-BDS-16-D58-G | 16 | 58 | tvrdoguma |
| 5 | E-BDS-15-50-A | 15 | 50 | hliník |
| 6 | E-BDS-15-75-A | 15 | 75 | hliník |
| 7 | E-BDS-15-100-A | 15 | 100 | hliník |
| 8 | E-BDS-16-50-A | 16 | 50 | hliník |
| 9 | E-BDS-16-75-A | 16 | 75 | hliník |
| 10 | E-BDS-16-100-A | 16 | 100 | hliník |
| 11 | E-BDS-15-50-G-ST | 15 | 50 | tvrdoguma s navulkanizovanou ocelovou destičkou |
| 12 | E-BDS-16-50-G-ST | 16 | 50 | tvrdoguma s navulkanizovanou ocelovou destičkou |
| 13 | E-BDS-16-D58-G-ST | 16 | 58 | tvrdoguma s navulkanizovanou ocelovou destičkou |
